市面上用来测量流量的仪器仪表都很多，其中用的比较多的是电磁流量计，简单来讲电磁流量计是一种根据法拉第电磁感应定律来测量管内导电介质体积流量的感应式仪表，采用单片机嵌入式技术，实现数字励磁，在现场显示的同时，还可以输出4～20mA电流信号供记录、调节和控制用，多应用于化工、环保、冶金、造纸、给排水等工业技术和管理部门。

电磁流量计根据安装方式可以分为一体式电磁流量计、分体电磁流量计、管段式电磁流量、插入式电磁流量计等，那么电磁流量计的结构都什么？

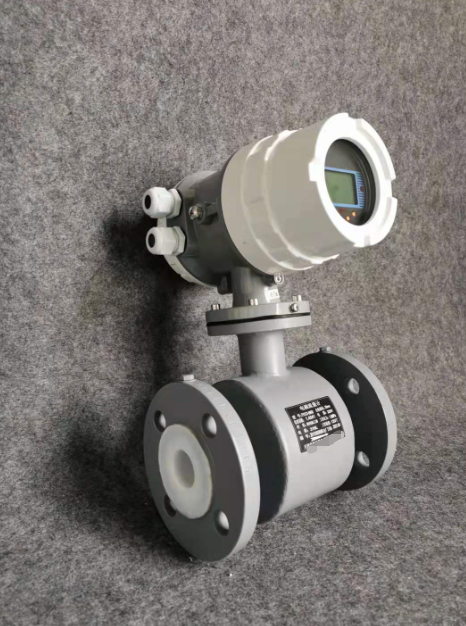

电磁流量计结构

电磁流量计的结构主要由磁路系统、测量导管、电极、外壳、衬里和转换器等部分组成。磁路系统：其作用是产生均匀的直流或交流磁场。测量导管：其作用是让被测导电性液体通过。电极：其作用是引出和被测量成正比的感应电势信号。外壳：应用铁磁材料制成，是分配制度励磁线圈的外罩，并隔离外磁场的干扰。衬里：在测量导管的内侧及法兰密封面上，有一层完整的电绝缘衬里。转换器：其任务是把电极检测到的感应电势信号经放大转换成统一的标准直流信号。

相比涡街涡轮流量计，电磁流量计有自己特点：

1、结构简单、稳定，无可动部件，工作周期长。

2、卫生型材料，防止了测量介质残余物在测量管中的堆积。

4、无机械惯性，响应快速，稳定性好，可应用于自动检测、调节和程控系统。

5、测量精度不受被测介质的种类及其温度、粘度、密度、压力等物理量参数的影响。

2、快速连接方案，电磁流量计便于拆卸、维护和清洗。

6、采用聚四氟乙烯或橡胶材质衬里电极材料的不同组合可适应不同介质的需要。

7、运算速度快，计算精度，全数字化信号处理，抗干扰能力，测量稳定等特点。

简单来讲电磁流量计是根据法拉第电磁感应定律进行流量测量的流量计。电磁流量计的优点是压损小，可测流量范围大。大流量与小流量的比值一般为20：1以上，适用的工业管径范围宽，可测量电导率≥5μs/cm的酸、碱、盐溶液、水、污水、腐蚀性液体以及泥浆、矿浆、纸浆等的流体流量。但它不能测量气体、蒸汽以及纯净水的流量。
